產品中心

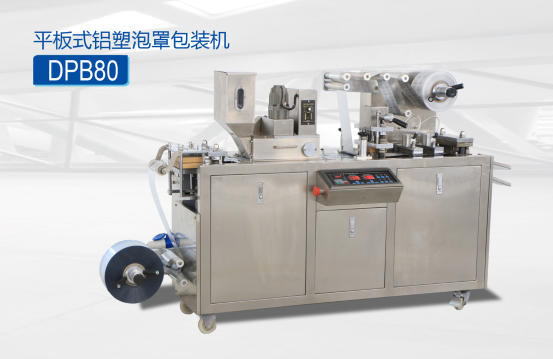

DPB-80平板鋁塑泡罩包裝機
型號：DPB-80
產品時間：2021/12/16 17:57:13
點擊次數：4587
簡要描述：
采用國內新型的大功率傳動機構，由排鏈帶動主傳動軸，免除了其它齒輪傳動的誤差和噪音。
詳細介紹性能參數產品結構
DPB-80平板鋁塑泡罩包裝機性能特點
1、采用國內新型的大功率傳動機構，由排鏈帶動主傳動軸，免除了其它齒輪傳動的誤差和噪音。
2、電器采用進口控制系統，便可按照客戶要求，配置缺料漏補裝置和缺粒檢測剔除裝置。
3、整機采用分段組合：PVC成形、加料、熱封為一段，熱帶鋁冷成形、熱封、沖裁為一段可進行分體包裝。
4、采用光電控制系統，PVC、PTP、硬鋁包裝自動送料、廢邊自動沖切裝置，確保超長距離多工位同步穩定性。
5、可另配光電檢測校正裝置，配進口步進電機牽引，圖文對版印刷包裝，優化包裝物檔次。
DPB-80平板鋁塑泡罩包裝機技術參數：
|
型號 |
DPB-80 |
|
沖裁次數 |
10-40次/分 |
|
生產能力 |
2400版/時 |
|
最大成型面積及深度 |
80*110*26毫米 |
|
標準行程范圍 |
20-70毫米( 可按客戶要求設計 ) |
|
標準版塊 |
80*57mm ( 可按客戶要求設計 ) |
|
空氣壓力 |
0.6-0.8兆帕 |
|
電源總功率 |
380V/220V 50Hz 3.2Kw |
|
主電極功率 |
0.75Kw |
|
PVC硬片 |
0.15-0.5*80毫米 |
|
PTP鋁箔 |
0.02-0.035*80毫米 |
|
透析紙 |
50-100g*80毫米 |
|
模具冷卻 |
自來水或循環水 |
|
外型尺寸 |
1600*600*1100毫米 |
|
重 量 |
450千克（Kg） |
|
噪聲指標 |
<75dBA |
四、工作流程
1、成型（上下加熱）
2、熱封（上加熱）
3、打碼
4、壓痕（可微量加熱）
5、切刀
6、成型輸出成品
五、樣品圖
六、配置清單
動件
|
序號 |
名稱 |
數量 |
型號 |
產地 |
|
1 |
牽引傳動氣缸 |
2 |
φ32×行程15 |
瑞安意達 |
|
2 |
主電機 |
1 |
YS750W-4R |
溫州東力 |
|
3 |
加熱部位 |
3 |
AL100×130 |
江蘇泰興 |
|
4 |
變頻器 |
1 |
DVA-2S0007G |
易驅 |
|
5 |
加料電機 |
1 |
31K15GN-C |
溫州東力 |
電器元件
|
序號 |
名稱 |
數量 |
型號 |
產地 |
|
1 |
電熱偶 |
2 |
LI-2M |
浙江中浦 |
|
2 |
空氣斷路器 |
1 |
DZ47-63/10A |
浙江正泰 |
|
3 |
空氣斷路器 |
2 |
DZ47-63/6A |
浙江正泰 |
|
4 |
空氣斷路器 |
1 |
DZ47-63/25A |
浙江正泰 |
|
5 |
繼電器 |
5 |
HRS4H-S |
香港HKE |
|
6 |
單片機 |
1 |
面板 |
中外合資 |
|
7 |
固態繼電機 |
2 |
SSR-40DA |
中國臺灣陽明 |
|
8 |
控制變壓器 |
1 |
JBK3-63 |
浙江正泰 |
|
9 |
電磁閥 |
1 |
SG4V210-08 |
溫州意達 |
|
10 |
急停按鈕 |
1 |
LAY2 |
浙江正泰 |
6、本機適用：膠囊、素片、糖衣、膠丸、針劑、異形等以及醫療器、輕化食品、電子元件泡罩密封包裝。
|
型號 |
DPB-80 |
|
沖裁次數 |
10-40次/分 |
|
生產能力 |
2400版/時 |
|
最大成型面積及深度 |
80*110*26毫米 |
|
標準行程范圍 |
20-70毫米( 可按客戶要求設計 ) |
|
標準版塊 |
80*57mm ( 可按客戶要求設計 ) |
|
空氣壓力 |
0.6-0.8兆帕 |
|
電源總功率 |
380V/220V 50Hz 3.2Kw |
|
主電極功率 |
0.75Kw |
|
PVC硬片 |
0.15-0.5*80毫米 |
|
PTP鋁箔 |
0.02-0.035*80毫米 |
|
透析紙 |
50-100g*80毫米 |
|
模具冷卻 |
自來水或循環水 |
|
外型尺寸 |
1600*600*1100毫米 |
|
重 量 |
450千克（Kg） |
|
噪聲指標 |
<75dBA |
四、工作流程
1、成型（上下加熱）
2、熱封（上加熱）
3、打碼
4、壓痕（可微量加熱）
5、切刀
6、成型輸出成品
五、樣品圖
六、配置清單
動件
|
序號 |
名稱 |
數量 |
型號 |
產地 |
|
1 |
牽引傳動氣缸 |
2 |
φ32×行程15 |
瑞安意達 |
|
2 |
主電機 |
1 |
YS750W-4R |
溫州東力 |
|
3 |
加熱部位 |
3 |
AL100×130 |
江蘇泰興 |
|
4 |
變頻器 |
1 |
DVA-2S0007G |
易驅 |
|
5 |
加料電機 |
1 |
31K15GN-C |
溫州東力 |
電器元件
|
序號 |
名稱 |
數量 |
型號 |
產地 |
|
1 |
電熱偶 |
2 |
LI-2M |
浙江中浦 |
|
2 |
空氣斷路器 |
1 |
DZ47-63/10A |
浙江正泰 |
|
3 |
空氣斷路器 |
2 |
DZ47-63/6A |
浙江正泰 |
|
4 |
空氣斷路器 |
1 |
DZ47-63/25A |
浙江正泰 |
|
5 |
繼電器 |
5 |
HRS4H-S |
香港HKE |
|
6 |
單片機 |
1 |
面板 |
中外合資 |
|
7 |
固態繼電機 |
2 |
SSR-40DA |
中國臺灣陽明 |
|
8 |
控制變壓器 |
1 |
JBK3-63 |
浙江正泰 |
|
9 |
電磁閥 |
1 |
SG4V210-08 |
溫州意達 |
|
10 |
急停按鈕 |
1 |
LAY2 |
浙江正泰 |
